VRTÁME PO CELÝ ROK PO CELÉ ČESKÉ REPUBLICE
PROČ MY?
- Vrtané studny děláme více než 12 let
- Určíme místo studny se zárukou
- Zařídíme všechna potřebná povolení
- Vrtáme do hloubky až 200 m.
- Minimální znečištění pozemku
- Navrhneme a nainstalujeme čerpací zařízení včetně připojení do Vašeho objektu

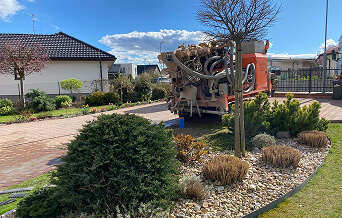

VRTANÉ STUDNY
Zhotovujeme vrtané studny s obsypem vycházející z normy
ČSN 75 5115- Jímání podzemní vody. Jedná se o stabilní vodní zdroj zaručující funkčnost ve všech geologických podmínkách, důkladné oddělení povrchové vody. Klademe důraz na vysokou životnost studny a kvalitní spodní vodu bez mechanických nečistot.
Vlastníme veškerá nutná oprávnění a osvědčení, potřebná pro výše uvedenou činnost od Státní báňské správy a Ministerstva životního prostředí.
Vrtané studny jsou klasifikovány jako vodní dílo sloužíčí k jímání podzemní vody. Vyžadují povolení dle § 8 a § 15 vodního zákona 254/2001 Sb. Součástí stavebního povolení na studnu je i povolení k nakládání s podzemními vodami.
Vrtané studny jsou nejlepším alternativním zdrojem kvalitní pitné vody. Oproti kopaným studnám je možné využít prameny hluboko pod zemí, stěna vrtané studny je daleko „pevnější“ a celkově vrtané studny vykazují delší životnost a nižší nároky na údržbu než studny kopané.
V rámci vrtání studní nabízíme také vyhledání vodního pramene, zpracování projektové dokumentace a zkoušku vydatnosti. Pro stávající studny nabízíme jejich čištění nebo prohloubení.
Nabízíme kompletní hydrogeologický servis zahrnující průzkumné a realizační práce, projekty, posudky a vyhodnocení v oblasti hydrogeologie a vodohospodářských staveb:
- Konzultace, poradenství, terénní prohlídky
- Vyproutkování, nalezení pramene, geofyzikální testy
- Hydrogeologické posudky ke studni
- Hydrogeologické posouzení záměru
JAK PROBÍHÁ DODÁVKA VRTANÉ STUDNY

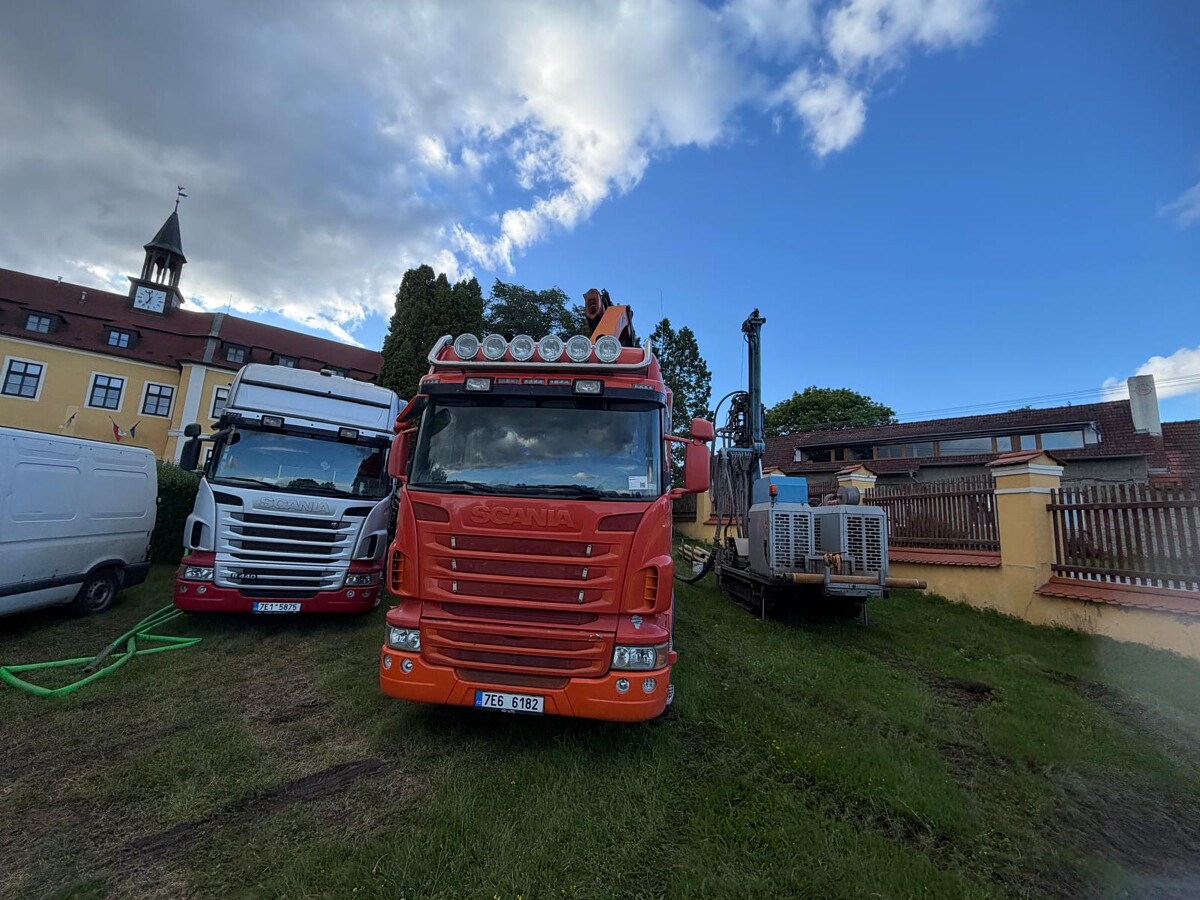

Realizace vrtných prací
Dokončení studny a napojení čerpací techniky
Dlouhodobá péče a servis
7
9
8
6
5
4
3
2
1
+12let
Děláme vrtané studny
+1250
Realizací vrtaných studní
200m
Hloubka vrtání
300mm
Průměr vrtaní

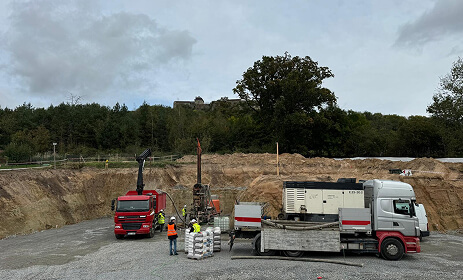

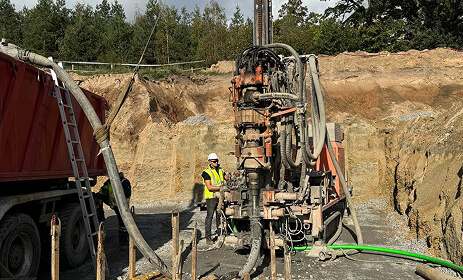

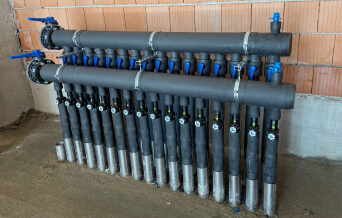

VRTY PRO TEPELNÁ ČERPADLA
Vrty pro tepelná čerpadla provádíme do hloubky až 200m.
Náš tým tvoří zkušení profesionálové, kteří umí obsluhovat jedny z nejmodernějších vrtacích souprav a vyřídí za vás veškerá povolení k vaší maximální spokojenosti.
Vlastníme veškerá nutná oprávnění a osvědčení, potřebná pro výše uvedenou činnost od Státní báňské správy a Ministerstva životního prostředí.
Vrty pro tepelná čerpadla provádíme osvědčenou, profesionální technikou, která dokáže vrt provést v jakkoliv náročném i špatně přístupném terénu. Díky našim dlouholetým zkušenostem s prováděním vrtů pro tepelná čerpadla tak ze svého zdroje tepelné energie obsaženého v zemi nebo ve spodní vodě získáte maximum a Vaše investice do tepelného čerpadla se Vám rychleji vrátí.
Stále více nově vznikajících objektů není možné připojit na rozvod vody. V těchto případech je nutné volit cestu vlastního zdroje vody. Technologie kopaných studen patří do minulosti. Většina těchto zdrojů je budována pomocí vrtaných technologií.
Jedině tak je možné čerpat neznečištěnou vodu z hlubších vrstev. Vrtané studny jsou skryté konstrukce, které potřebují dostatečnou kvalitu materiálů. Základní vrtaná studna se skládá ze samotného vrtaného otvoru o dostatečném průměru. Do vrtné díry se instaluje výstroj, která je zásadním použitým prvkem s výrazným ovlivněním kvality díla. Ve spodní části je výstroj zaslepena. Používají se plastová víčka. Směrem vzhůru je “kalník”, prostor pro mechanické nečistoty usazující se časem ve studni. Výše potom samotný filtr a dále pak plné potrubí až k hrdlu vrtané studny. Meziprostory vrty jsou v místě filtru vysypány štěrkem potřebné frakce, v místě plného potrubí vytěsněny jílem. Hrdlo studny je zasazeno v šachtě, u které musí okraj přesahovat horizont.
Jedině tak je možné čerpat neznečištěnou vodu z hlubších vrstev. Vrtané studny jsou skryté konstrukce, které potřebují dostatečnou kvalitu materiálů. Základní vrtaná studna se skládá ze samotného vrtaného otvoru o dostatečném průměru. Do vrtné díry se instaluje výstroj, která je zásadním použitým prvkem s výrazným ovlivněním kvality díla. Ve spodní části je výstroj zaslepena. Používají se plastová víčka. Směrem vzhůru je “kalník”, prostor pro mechanické nečistoty usazující se časem ve studni. Výše potom samotný filtr a dále pak plné potrubí až k hrdlu vrtané studny. Meziprostory vrty jsou v místě filtru vysypány štěrkem potřebné frakce, v místě plného potrubí vytěsněny jílem. Hrdlo studny je zasazeno v šachtě, u které musí okraj přesahovat horizont.
Předvrt
- Je horní část vrtu. Tento předvrt, který je součástí vrtu zajišťuje a odděluje vrstvy s nesourodým materiálem od pevného podloží. V některých zvlášť nepříznivých případech se musí provést pažení ocelovou pažnicí z důvodu sesouvání nesourodých materiálů, které by jinak sevřely, nebo zasypaly vrtací zařízení.
Vrt
- je otvor vedený kolmo k vodorovné rovině povrchu země o různém průměru prováděný rotačním nebo nárazovým způsobem.
Pažnice
- je plastová roura v dolní části perforovaná pro usnadnění průtoku vody do volného prostoru vrtu, současně trvale bránící posunutí hornin a zasypání vrtu. Pažnice mají atest na pitnou vodu.
Obsyp
- je drobný těžený štěrk do velikosti zrna 8 až 12 mm, kterým se vyplní prostor mezi vnějším pláštěm pažnice a vnitřní stěnou vrtu. Tímto je pažnice vůči vrtu vymezena a stabilizována proti posunutí. Současně mezery mezi jednotlivými zrny zajišťují dobrý prostup vody do volného prostoru vrtu uvnitř pažnice. Odtud je voda následně čerpána pro další využití prostřednictvím nainstalované čerpací techniky.
Výplachové a těsnící směsi
- stékání povrchové, mnohdy znečištěné vody po hladkém povrchu PVC potrubí do spodních horizontů, může kontaminovat zdroj vody. Proto se používají těsnící směsi. Široký výběr nabízených druhů těchto materiálů ocení vrtné společnosti. Pro každý problém nabízíme řešení.
Zhlaví
- je horní část vrtu, která je následně osazena technickou šachtou. Před osazením technické šachty je samotný vrt uzavřen zatavením vyčnívající části pažnice. Toto opatření chrání vrt před znečištěním.
Těsné spojení
- závitová těsnění na PVC nebo nerezových částech tvoří pevná a těsná spojení.
Technická šachta
- je samostatný stavební prvek tvořený, podle potřeby dalšího vystrojení studny čerpací technikou, betonovými skružemi o průměru 80 nebo 100cm, nebo plastovou šachtou. Obě se zapouští do země.
Čerpací technika
- nerezová ponorná čerpadla s vysokým výtlakem se používají pro zásobování pitnou nebo užitkovou vodou.
Kalník
- místo pro usazování kalů.
"Vystrojení studny čerpací technikou"
- je termín pro soubor technických zařízení (čerpadlo tlaková nádoba atd.), jejichž prostřednictvím se zajišťuje doprava vody ze studny do Vašeho objektu. Toto zařízení tvoří samostatný technologický celek, který se většinou řeší samostatně.
- Je horní část vrtu. Tento předvrt, který je součástí vrtu zajišťuje a odděluje vrstvy s nesourodým materiálem od pevného podloží. V některých zvlášť nepříznivých případech se musí provést pažení ocelovou pažnicí z důvodu sesouvání nesourodých materiálů, které by jinak sevřely, nebo zasypaly vrtací zařízení.
Vrt
- je otvor vedený kolmo k vodorovné rovině povrchu země o různém průměru prováděný rotačním nebo nárazovým způsobem.
Pažnice
- je plastová roura v dolní části perforovaná pro usnadnění průtoku vody do volného prostoru vrtu, současně trvale bránící posunutí hornin a zasypání vrtu. Pažnice mají atest na pitnou vodu.
Obsyp
- je drobný těžený štěrk do velikosti zrna 8 až 12 mm, kterým se vyplní prostor mezi vnějším pláštěm pažnice a vnitřní stěnou vrtu. Tímto je pažnice vůči vrtu vymezena a stabilizována proti posunutí. Současně mezery mezi jednotlivými zrny zajišťují dobrý prostup vody do volného prostoru vrtu uvnitř pažnice. Odtud je voda následně čerpána pro další využití prostřednictvím nainstalované čerpací techniky.
Výplachové a těsnící směsi
- stékání povrchové, mnohdy znečištěné vody po hladkém povrchu PVC potrubí do spodních horizontů, může kontaminovat zdroj vody. Proto se používají těsnící směsi. Široký výběr nabízených druhů těchto materiálů ocení vrtné společnosti. Pro každý problém nabízíme řešení.
Zhlaví
- je horní část vrtu, která je následně osazena technickou šachtou. Před osazením technické šachty je samotný vrt uzavřen zatavením vyčnívající části pažnice. Toto opatření chrání vrt před znečištěním.
Těsné spojení
- závitová těsnění na PVC nebo nerezových částech tvoří pevná a těsná spojení.
Technická šachta
- je samostatný stavební prvek tvořený, podle potřeby dalšího vystrojení studny čerpací technikou, betonovými skružemi o průměru 80 nebo 100cm, nebo plastovou šachtou. Obě se zapouští do země.
Čerpací technika
- nerezová ponorná čerpadla s vysokým výtlakem se používají pro zásobování pitnou nebo užitkovou vodou.
Kalník
- místo pro usazování kalů.
"Vystrojení studny čerpací technikou"
- je termín pro soubor technických zařízení (čerpadlo tlaková nádoba atd.), jejichž prostřednictvím se zajišťuje doprava vody ze studny do Vašeho objektu. Toto zařízení tvoří samostatný technologický celek, který se většinou řeší samostatně.
Záleží na hloubce hladiny podzemní vody a na tom, jestli není mělká podzemní voda příliš znečištěná. Studna je vodojem zapuštěný do zvodnělé horniny. Dokáže pokrýt i velké nárazové odběry a dá se snadno čistit. Proto je klasická studna dobré řešení pro rodinný domek. Ovšem jen tam, kde je dostatek nezávadné mělké podzemní vody.
Asi od hloubky hladiny vody 6 až 7 m začíná být cena klasické studny srovnatelná s vrtem. Ten má navíc tu výhodu, že v něm lze konstrukčně oddělit jímací část od mělké podzemní vody. Proto z něj bývá kvalitnější voda. Hydrogeolog ho může konstruovat tak, aby méně ovlivnil okolní studny. Proto je uvnitř obcí a v nových osídleních nejvhodnějším řešením vrt. Pro chaty nejsou klasické studny vhodné. Aby byly funkční i v suchém létě, musí být dost hluboké. Proto v nich víkendový odběr nedokáže vodu obměnit a ta v nich po většinu roku stagnuje.
Asi od hloubky hladiny vody 6 až 7 m začíná být cena klasické studny srovnatelná s vrtem. Ten má navíc tu výhodu, že v něm lze konstrukčně oddělit jímací část od mělké podzemní vody. Proto z něj bývá kvalitnější voda. Hydrogeolog ho může konstruovat tak, aby méně ovlivnil okolní studny. Proto je uvnitř obcí a v nových osídleních nejvhodnějším řešením vrt. Pro chaty nejsou klasické studny vhodné. Aby byly funkční i v suchém létě, musí být dost hluboké. Proto v nich víkendový odběr nedokáže vodu obměnit a ta v nich po většinu roku stagnuje.
Výběrem vhodného typu filtru do vrtané studny, zajistíme dlouhodobou funkčnost. Filtr musí bránit průniku mechanických nečistot, které zanášejí další filtry a mohou negativně ovlivňovat životnost čerpací techniky. Zároveň perforace musí umožňovat dostatečný prosak vody.
Poraďte se jaký filtr bude pro dané podmínky vhodný. Možnost z výběru celé řady jak použitých materiálů, tak druhu filtru nebo perforace.
- PVC stoupačky a PVC filtry (silnostěnné provedení pro aplikace nad 30 m hloubky)
- PVC filtry s lepeným pískovým filtrem pro jemnou filtraci
- PE-HD stoupačky a PE-HD filtry
- Nerezové stoupačky
- Nerezové filtry
- Nerezové vytlačované MŮSTKOVÉ filtry
Poraďte se jaký filtr bude pro dané podmínky vhodný. Možnost z výběru celé řady jak použitých materiálů, tak druhu filtru nebo perforace.
- PVC stoupačky a PVC filtry (silnostěnné provedení pro aplikace nad 30 m hloubky)
- PVC filtry s lepeným pískovým filtrem pro jemnou filtraci
- PE-HD stoupačky a PE-HD filtry
- Nerezové stoupačky
- Nerezové filtry
- Nerezové vytlačované MŮSTKOVÉ filtry
Čím je studna užší, tím musí být hlubší. Jinak do ní voda musí proudit rychleji a strhává s sebou částečky zeminy, anebo nestačí dotékat. Při vrtání do skály by měl vrt zasahovat nejméně 8 m pod hladinu podzemní vody.
Klasické studny se navrhují 4 až 8 m pod hladinu podzemní vody. Podle normy ČSN 75 5115 - studny individuálního zásobování vodou, mají mít na dně vrstvu filtračního kameniva a nad ním při průměrném stavu hladiny nejméně 2 m vody. Potřebnou hloubku určí hydrogeolog změřením sousedních studní, odhadem z mapy a přehodnocením archivních záznamů o starých průzkumných pracích.
Klasické studny se navrhují 4 až 8 m pod hladinu podzemní vody. Podle normy ČSN 75 5115 - studny individuálního zásobování vodou, mají mít na dně vrstvu filtračního kameniva a nad ním při průměrném stavu hladiny nejméně 2 m vody. Potřebnou hloubku určí hydrogeolog změřením sousedních studní, odhadem z mapy a přehodnocením archivních záznamů o starých průzkumných pracích.
Prostor mezi pažnicí a stěnou vrtu se vyplňuje materiálem, který vytváří kolem pažnice vodorovnou klenbu, tlačí na horninu a zabraňuje jí v pohybu. Kdyby se hornina pohnula, zničila by umělohmotnou pažnici a vrt by se zavalil.
Výplň mezi pažnicí a stěnou vrtu se projektuje tak, aby měla v potřebné hloubce filtrační, anebo těsnící funkci. Typický průřez vrtanou studnou ukazuje následující obrázek.
Na vnitřním průměru pažnice závisí výkonnost ponorného čerpadla. Pro čerpané množství do 1litru za sekundu musí mít pažnice světlost 125 až 160 mm. Při menším průměru by se do vrtu nevešlo čerpadlo a při větším průměru by ho obtékající voda nestačila chladit. Pro velká výkonová čerpadla musí být vnitřní průměr pažnice větší.
Výplň mezi pažnicí a stěnou vrtu se projektuje tak, aby měla v potřebné hloubce filtrační, anebo těsnící funkci. Typický průřez vrtanou studnou ukazuje následující obrázek.
Na vnitřním průměru pažnice závisí výkonnost ponorného čerpadla. Pro čerpané množství do 1litru za sekundu musí mít pažnice světlost 125 až 160 mm. Při menším průměru by se do vrtu nevešlo čerpadlo a při větším průměru by ho obtékající voda nestačila chladit. Pro velká výkonová čerpadla musí být vnitřní průměr pažnice větší.
